وال ماونٹڈ اوزون تجزیہ کار

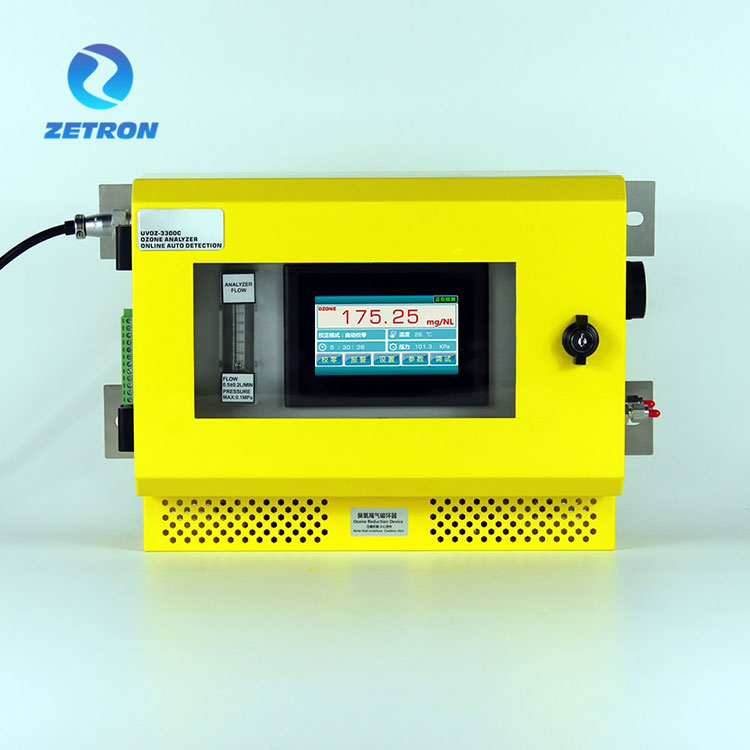

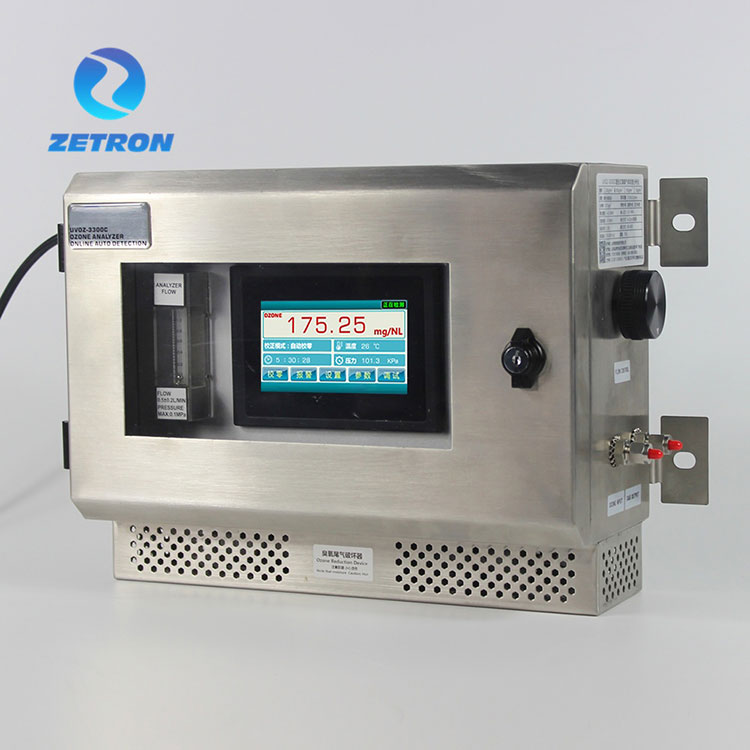

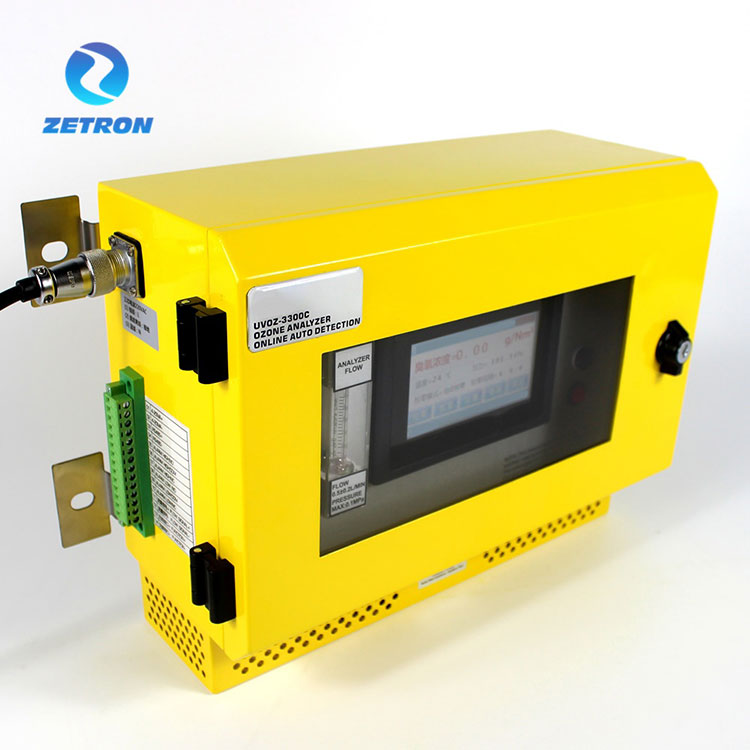

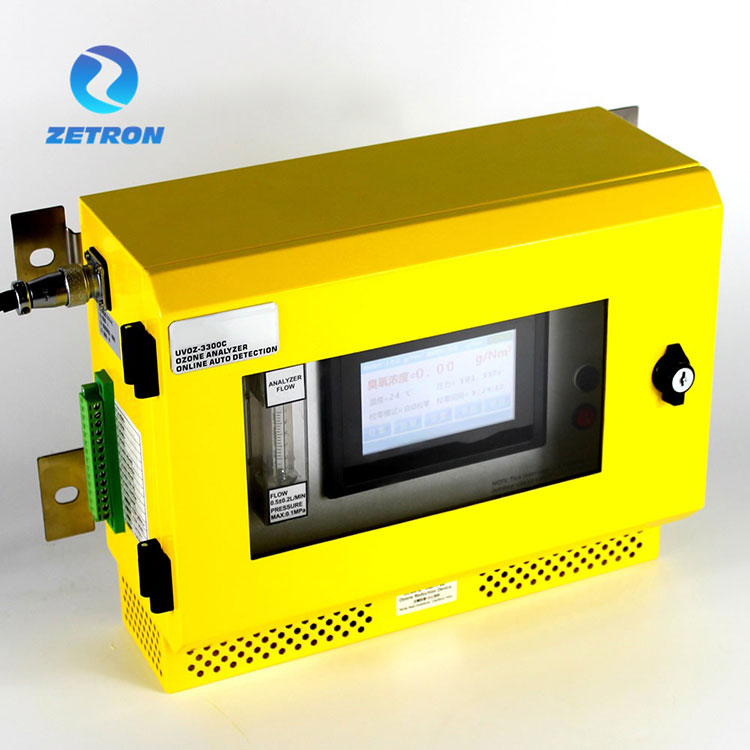

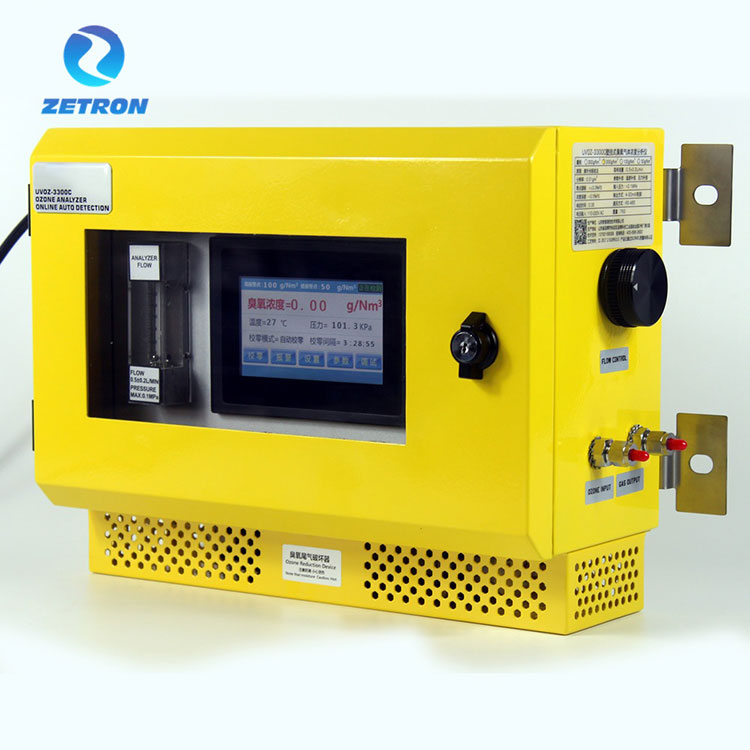

MIC500-OZ وال ماونٹڈ اوزون تجزیہ کار

لیمبرٹ بل کے قانون کی بنیاد پر، موجودہ اوزون ارتکاز کا حساب لگانے کے لیے UV جذب سے پہلے اور بعد میں روشنی کے سگنل کی شدت کی تبدیلی کی پیمائش کر کے تجزیہ کار۔ یہ سامان لیمپ ٹیوب کے ذہین انتظامی نظام کے ساتھ جدید ڈوئل یووی لائٹ سورس سسٹم کو اپناتا ہے اور فوٹو سیل ٹیکنالوجی کو الگ کرتا ہے، جو اعلی دباؤ کی صلاحیت نہیں رکھتا۔ اینٹی سیمپلنگ گیس اثر

وال ماونٹڈ اوزون تجزیہ کار میں ٹچ اسکرین آپریشن انٹرفیس ہے، جو اصل وقت میں اوزون کی حراستی کو ظاہر کرتا ہے۔ اور ٹچ اسکرین پریشر اور درجہ حرارت معاوضہ ڈسپلے کے ساتھ بھی ہے۔ زیادہ ارتکاز (g/Nm3) رینج کے لیے، اس میں فلو ان پٹ کا فنکشن ہوتا ہے، جو اوزون جنریٹر کے آؤٹ پٹ کو حقیقی وقت میں ظاہر کر سکتا ہے۔ بنیادی جزو ہائی لائٹ ٹرانسمیٹینس کوارٹج کے ساتھ طویل زندگی کے یووی لائٹ سسٹم کو اپناتا ہے تاکہ پتہ لگانے کی درستگی کو متاثر کرنے سے صفر بہاؤ کو روکا جا سکے۔ صفر کرنے پر اوزون ان پٹ کو بند کرنے کی ضرورت نہیں ہے تاکہ یہ یقینی بنایا جا سکے کہ آلات مسلسل 24 گھنٹے چل سکتے ہیں۔

اوزون کا ارتکاز اوزون کے وزن میں یا تو فیصد (%wt/wt)، اوزون کے گرام فی عام مکعب میٹر نمونہ گیس (g/Nm3) میں حروف نمبری ڈسپلے پر ظاہر ہوتا ہے۔ آپریشن کے دوران حراستی یونٹ کو تبدیل کیا جاسکتا ہے۔

اضافی قابل ترمیم پیرامیٹرز دوسروں کے درمیان ہیں:

پریشر ڈسپلے کی اکائی (kPa)

الارم پیرامیٹرز (اعلی/کم حد)

کیریئر گیس کی نوعیت: ہوا یا آکسیجن (بشمول PSA)

RS-485 انٹرفیس پیرامیٹرز

4-20MA سگنل آؤٹ پٹ

اختیاری رینج اور ورکنگ موڈ

 تکنیکی خصوصیات

ڈھانچہ

پاور ان پٹ:

الارم سنگل آؤٹ پٹ

سنگل آؤٹ پٹ

کنکشن اور عمل

اوزون تجزیہ کار فعال دباؤ کے نمونے لینے کے عمل کا خاکہ

آپریشن کی ہدایات

【1】۔استعمال کی حالت

یہ تجزیہ کار اندرونی تنصیب اور آپریشن کے لیے استعمال ہوتا ہے۔ 5 منٹ پہلے سے گرم کرنے اور پھر ایک بار صفر کرنے کی سفارش کی جاتی ہے۔ اسے 24 گھنٹے آن لائن استعمال کیا جا سکتا ہے۔ براہ کرم استعمال کرتے وقت بجلی اور ماحول کی حفاظت پر توجہ دیں۔ یہ UV LED لائٹ سورس مانیٹرنگ سسٹم سے لیس ہے، اور سسٹم کو لائٹ سورس کی چمک کے مطابق ایڈجسٹ کیا جائے گا۔ اگر اوزون کے بغیر صفر انحراف ہے، تو آپ صاف کرنے کے لیے دستی طور پر صفر کر سکتے ہیں۔ کبھی کبھار، صفر انحراف ہوتا ہے، جسے نظر انداز کیا جا سکتا ہے۔

【2】 احتیاطی تدابیر

①یہ اوزون تجزیہ کار انڈور کے لیے استعمال کیا جاتا ہے اور ماحول کو ہوادار، خشک اور کوئی دوسری سنکنرن گیسوں سے پاک رکھا جانا چاہیے۔ خاص طور پر اگر ماحول میں امونیا، ہائیڈروجن کلورائیڈ، ہائیڈروجن سلفائیڈ اور دیگر گیسیں ہوں تو اسے بروقت سنکنرن سے بچایا جائے۔ اس شرط کی وجہ سے کوئی بھی مسئلہ مفت ضمانت کے اندر نہیں ہے۔

②صاف اور خشک اوزون گیس کی ضمانت ہونی چاہیے۔ اگر ضرورت ہو تو مرطوب جگہوں پر یا تیل، دھول، فلٹرز (فلیو گیس فلٹرز) اور ڈیہومیڈیفائر (الیکٹرانک کنڈینسر) کے ساتھ اوزون گیس کے ارتکاز کا پتہ لگانے کے لیے آلے کے انلیٹ پر نصب کرنا ضروری ہے۔ بصورت دیگر اس شرط کی وجہ سے پیدا ہونے والا کوئی بھی مسئلہ مفت ضمانت کے اندر نہیں ہے۔

③ ایگزاسٹ گیس ڈسٹرائر آؤٹ لیٹ کو مین پائپ لائن سے جوڑنے کی سختی سے ممانعت ہے، اور ایگزاسٹ گیس کو خالی یا تباہ کرنا ضروری ہے۔

④اگر آلے کو طویل عرصے تک استعمال نہیں کیا جاتا ہے، تو یہ ضروری ہے کہ ہیٹر کو باقاعدگی سے برقی بنایا جائے اور آلے کو نمی کے خلاف محفوظ کیا جائے۔

⑤ کام کرنے والی حالت میں ایگزاسٹ گیس ڈسٹرائر پرجوش ہو گا، اس میں ہاتھ سے براہ راست چھونے کی سختی سے ممانعت ہے۔ ایگزاسٹ گیس ڈسٹرائر پر دھیان دیں اگر نمی کی موصلیت میں زیادہ وقت رہے تو یہ غلط ہو جائے گا۔ اگر آؤٹ لیٹ پر اوزون گیس اوور فلو پایا جاتا ہے، تو براہ کرم اسے تبدیل کرنے کے لیے مینوفیکچرنگ سے رابطہ کریں۔

⑥انلیٹ کنکشن پائپ کو PTFE مواد استعمال کرنا چاہیے۔

⑦ کارخانہ دار کا ایئر فلٹر صرف دھول کے ذرات کو فلٹر کر سکتا ہے۔ اگر صارف کو تیل کی دھند، پانی کی دھند اور دیگر ذرائع سے اوزون گیس کا پتہ لگانے کی ضرورت ہے، تو براہ کرم پری ٹریٹمنٹ ڈیوائس کو اپنی مرضی کے مطابق بنانے کے لیے وقت پر مینوفیکچرر سے رابطہ کریں۔

C. آپریشن انٹرفیس

(اعلی ارتکاز 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

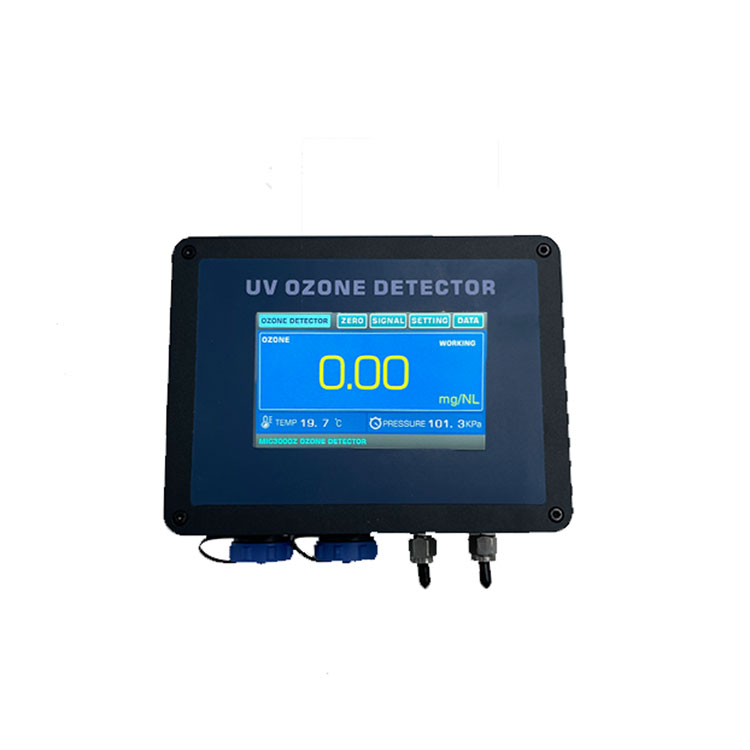

مین انٹرفیس-نارمل ڈسپلے فنکشن

مین اسکرین ڈسپلے انٹرفیس کے نیچے دائیں کونے میں "کام کرنا"، "انشانکن" اور "خرابی" ظاہر ہوتی ہے۔

● ورکنگ: ٹیسٹ سٹیٹس چلائیں۔

زیرونگ: آلہ صفر کیلیبریشن آپریشن میں ہے۔

● خرابی: اوزون تجزیہ کار کی ناکامی۔ براہ کرم وقت میں صنعت کار سے رابطہ کریں۔

●لوڈنگ:آلہ کے آن ہونے کے بعد، ہاٹ مشین لوڈنگ کی صورتحال دکھاتی ہے

زیرونگ مینو

صارف صورتحال کے مطابق "دستی صفر کیلیبریشن" اور "آٹومیٹک زیرو کیلیبریشن" طریقوں میں سے انتخاب کر سکتے ہیں۔

خودکار صفر انشانکن وقفہ کا وقت صارفین اپنی ضروریات کے مطابق سیٹ کر سکتے ہیں۔

جب اوزون کے ارتکاز کی قدر ≥100g/Nm3 ہونے کا پتہ چل جاتا ہے، تو مینوفیکچرر 24-96 گھنٹے کا ایک خودکار صفر انشانکن وقت تجویز کرتا ہے۔

اوزون کے ارتکاز کی قدروں کا پتہ لگاتے وقت ≤100g/Nm3، مینوفیکچرر 8-12 گھنٹے کے خودکار صفر انشانکن وقت کی تجویز کرتا ہے۔

"دستی زیرو کیلیبریشن ایک بار" بٹن، جب ٹرگر ہوتا ہے، اوزون گیس کے ارتکاز تجزیہ کار پر صفر کیلیبریشن آپریشن کرتا ہے۔

سگنل مینو

صارفین اپنی صورتحال کے مطابق "ہائی الارم پوائنٹس" اور "کم الارم پوائنٹس" سیٹ کر سکتے ہیں۔ ریلے سگنل آؤٹ پٹ کے دو سیٹوں والا آلہ، صارفین NO، COM، NC ریلے سگنل کے دو سیٹوں کو جوڑ سکتے ہیں۔

ریلے سگنلز کا استعمال کرتے وقت، یہ یاد رکھنا چاہیے کہ ریلے سگنلز زیادہ سے زیادہ 24V کے ساتھ DC پاور ان پٹ ہونے چاہئیں۔ 220VAC کے ذریعے ریلے سگنلز تک براہ راست رسائی سے بچنے کی کوشش کریں۔

ترتیب کا مینو

a صارفین "درجہ حرارت کا معاوضہ" مقرر کر سکتے ہیں تاکہ اقدار کو "کھلے" اور "بند" مقامات پر لایا جا سکے جو اوزون کے ارتکاز کے حساب سے ہو۔

ب صارفین اوزون کے ارتکاز کے حساب کے ساتھ "اوپن" اور "بند" مقامات پر اقدار لانے کے لیے "دباؤ کا معاوضہ" مقرر کر سکتے ہیں۔ یہ آلہ دباؤ ٹرانسمیٹر سپورٹ پمپنگ نمونے اور فعال دباؤ معاوضہ.

c صارف صورتحال کے مطابق ذیل میں یونٹ کا انتخاب کر سکتے ہیں۔

اضافی وضاحت:

g/Nm3 اور g/m3 NTP کی اکائیوں کا مطلب معیاری درجہ حرارت (20℃ شاید) اور معیاری دباؤ (101.325 KPa) پر اوزون کا ارتکاز ہے۔g/m3 NTP۔

(NTP- عام درجہ حرارت اور دباؤ，STP- معیاری درجہ حرارت اور دباؤ）

g/Nm3 بین الاقوامی اظہار کا اظہار ہے۔ ڈسپلے بین الاقوامی مشق کی پیروی کرتا ہے اور g/Nm3 ارتکاز کے اظہار کے انداز کو اپناتا ہے۔

ڈیٹا مینو

پیرامیٹر مینو کی مرکزی سکرین دیکھیں۔

پیرامیٹر مینو میں ڈیٹا کی قدریں وہی ہیں جو پیرامیٹر کے اشارے کارخانہ دار کے تکنیکی عملے کے ذریعہ اوزون تجزیہ کار کی کارکردگی کا جائزہ لینے کے لیے استعمال کیے جاتے ہیں۔ یہ پیرامیٹر صفحہ ڈوئل پاتھ الٹرا وائلٹ جذب کرنے والے اوزون تجزیہ کار کے مختلف پیرامیٹرز کو دکھاتا ہے، جو اس بات کا تعین کرنے کے لیے استعمال کیا جاتا ہے کہ آیا اوزون تجزیہ کار معمول کا پتہ لگانے اور ڈسپلے کی حالت میں ہے۔

●UVLED-R: گیس کی روشنی کی شدت کے پیرامیٹرز کی غیر موجودگی میں رد عمل UV روشنی کا ذریعہ ہے۔

●UVLED-M: پتہ لگانے والے چیمبر (لائٹ سیل) سے گزرنے کے بعد UV روشنی کے منبع کا روشنی کی شدت کا پیرامیٹر۔

●DATA-ZERO اور DATA-ABSR بل لیمبرٹ قانون اور پروگرام الگورتھم کے مطابق اوزون تجزیہ کار کے ذریعے حاصل کردہ پیرامیٹر ڈیٹا ویلیو ہیں۔

سسٹم کی حیثیت: "نارمل" اور "ERROR" یہ فیصلہ کر سکتے ہیں کہ آیا اوزون تجزیہ کار آلہ کے پیرامیٹرز کے حساب کتاب کے مطابق عام طور پر کام کر سکتا ہے۔

●TheLED-Svalue موجودہ ارتکاز میں تبدیلیوں کی بنیاد پر اوزون گیس کے ارتکاز سینسر کے ڈیٹا کو دوبارہ ترتیب دینے کی صارف کی صلاحیت ہے۔

حوالہ تناسب موجودہ الٹرا وایلیٹ ایل ای ڈی لائٹ سورس کی شدت کو ظاہر کرتا ہے جب اسے گیس کے سامنے نہیں لایا گیا ہو۔

حوالہ کی قدر صفر کیلیبریشن کے دوران گیس سے گزرے بغیر الٹرا وائلٹ LED لائٹ سورس کی روشنی کی شدت کے پیرامیٹر کی عکاسی کرتی ہے۔

خودکار ایڈجسٹمنٹ فنکشن: آلہ کا پس منظر صفر کیلیبریشن کے دوران الٹرا وائلٹ ایل ای ڈی کی چمک (حوالہ قیمت) کو ریکارڈ کرے گا۔ جب الٹرا وائلٹ ایل ای ڈی کی چمک منحرف ہو جاتی ہے، تو نظام الٹرا وائلٹ ایل ای ڈی کی چمک کو خود بخود درست کر دے گا، تاکہ اوزون گیس کے ارتکاز سینسر کا زیرو پوائنٹ خود بخود ایک خاص حد کے اندر ایڈجسٹ ہو جائے، مؤثر طریقے سے صفر پوائنٹ کے انحراف سے گریز کیا جائے۔

ڈیبگ مینو

ڈیبگنگ موڈ مینو بنیادی ترتیبات اور پیرامیٹرز کو ایڈجسٹ کرنے کے لیے ہے۔ صارف پاس ورڈ مینو میں داخل ہونے کی کوشش نہیں کرتے، جب پاس ورڈ کی خرابی کسی خاص وقت تک پہنچ جاتی ہے، تو آلہ خود بخود نیلی اسکرین کے ساتھ لاک ہو جاتا ہے۔

یہ آپریشن بیک گراؤنڈ انٹرفیس اور سیٹنگز اوزون اینالائزر کے پیرامیٹرز میں ترمیم اور ترمیم کر سکتے ہیں، جیسے کہ "ارتکاز گتانک"، "یووی لیمپ کی چمک"، "4-20mA قدر"، "درجہ حرارت"، "دباؤ"، "فوٹو الیکٹرک ریسیور پیرامیٹرز"، "تصحیح قدر"، "صفر کی قدر پر واپسی"۔

【4】مواصلاتی ہدایات

●4-20MA سنگل آؤٹ پٹ

4-20MA سگنل آؤٹ پٹ ایک فعال آؤٹ پٹ ہے۔ صارف ڈیٹا کے حصول کے آلات جیسے سنگل چپ کمپیوٹر یا PLC تک براہ راست رسائی حاصل کر سکتے ہیں۔ کبھی بھی وولٹیج کو 4-20MA سگنل پورٹ پر لوڈ نہ کریں۔

●RS-485 کمیونیکیشن (سلیکشن فنکشن)

نوٹ: ٹچ اسکرین ڈسپلے میں ایڈریس سیٹنگ!

●RS-485 کمیونیکیشن (سلیکشن فنکشن)

مواصلاتی موڈ: Modbus-RTU (RS-485)؛

مواصلاتی پیرامیٹرز: 9600، 8، این، 1؛

ڈیٹا فارمیٹ: ہیکساڈیسیمل وصول کریں، ہیکساڈیسیمل بھیجیں۔

رجسٹر کی قیمت پڑھیں:

ڈیٹا واپس کریں۔

رجسٹر لکھیں:

واپسی کی قیمت:

7. دیکھ بھال

عام استعمال میں، اصل سروس کی زندگی سائٹ کے ماحول پر منحصر ہے. ریٹرن فیکٹری کے ذریعہ ہر 18 ماہ میں ایک بار تجزیہ کار کیلیبریٹ کرنے کی سفارش کی جاتی ہے (انالیزر مفت ہے، صارف واپسی اور نقل و حمل کی فیس برداشت کرتا ہے)۔ سخت ماحول میں، ٹیسٹ ڈیٹا کی درستگی کو یقینی بنانے کے لیے ہر 12 ماہ میں ایک بار سینسر کیلیبریٹ کرنے کی سفارش کی جاتی ہے۔ مندرجہ ذیل کے طور پر بحالی کی اشیاء:

(1) کیا انٹیک سسٹم میں رساو ہے؛ آیا گیس کنکشن پائپ پہنا ہوا ہے؛ چاہے کنیکٹر جکڑا ہوا ہو۔

(2) پاور سپلائی لائن اور ساکٹ کا کوئی ڈھیلا یا ٹوٹنا نہیں ہے۔

(3) آیا تجزیہ کار کے اندر رساو ہے، کیا اوزون گیس کی بو آ سکتی ہے۔

(4) دیگر غیر معمولی مسئلہ۔

اگر مندرجہ بالا میں سے کوئی مسئلہ پیش آتا ہے، تو براہ کرم جلد از جلد کارخانہ دار کو مطلع کریں۔

8. انتباہات

A. سامان کو جدا کرنا اور جمع کرنا سختی سے منع ہے۔ لیبلز کو استعمال میں برقرار رکھا جانا چاہیے، ورنہ کوئی گارنٹی نہیں ہوگی۔

B. دیکھ بھال کے لیے کام کرنے کے لیے پیشہ ور افراد کا ہونا ضروری ہے۔

C. سامان کو کھولتے وقت من مانی طور پر جدا نہ کریں، اور غیر ضروری نقصان سے بچیں۔

D. آلات کو صاف ستھرا رکھیں، اسکرین کو کھرچنے سے روکنے کے لیے سخت چیزوں سے اسکرین کو مت چھونا۔

E. بجلی کی فراہمی بند کر دیں اور سامان کے قریب ہونے پر نمی کو روکیں۔

F. غیر معمولی صورتحال کی صورت میں، بجلی کی فراہمی بند کر دیں اور گیس کا منبع فوری طور پر کاٹ دیں، اور براہ کرم وقت پر مینوفیکچرر سے رابطہ کریں۔

9. اسٹوریج

آلے کو ہوادار، خشک اور غیر سنکنرن ماحول میں ذخیرہ کیا جانا چاہیے جس میں محیطی درجہ حرارت -10℃～＋40℃، نسبتاً نمی 80% سے زیادہ نہ ہو۔ نمونہ لینے والی گیس جس کی نسبتاً نمی 80% سے زیادہ نہیں ہے، اور گیس کا درجہ حرارت -50℃～＋80℃ ہونا چاہیے۔

10۔موزدگی کی مدت

مصنوعات کی زندگی الیکٹرانک ڈیوائس کی عمر کی ڈگری پر منحصر ہے. عمر رسیدہ الیکٹرانک ڈیوائس کو تبدیل کرنے کے بعد، مصنوعات کو عام طور پر استعمال کیا جا سکتا ہے.

ٹیسٹ کی حد:	□0-300 گرام/Nm3	□0-200 گرام/Nm3	□0-100 گرام/Nm3
	□0-50 گرام/Nm3	□0-1000ppm
ڈسپلے ریزولوشن:	□0.01g/m   remark：1mg/L=1g/m3=467ppm
ڈسپلے یونٹ:	□g/Nm3  □mg/NL   □%WT
نمونے لینے کا طریقہ:	□ایکٹو پریشر سیمپلنگ  □پمپنگ سیمپلنگ
مواد انٹرفیس:	□ اوزون ارتکاز   □درجہ حرارت کا معاوضہ
	□دباؤ کا معاوضہ
روشنی کا ذریعہ زندگی:	تقریباً 30000-50000 گھنٹے
ڈسپلے انٹرفیس:	4.3 انچ ٹچ اسکرین آپریشن انٹرفیس
معاون فعل:	درجہ حرارت اور دباؤ کا معاوضہ
نمونے کا بہاؤ:	0.5L±0.2L/منٹ
ان پٹ پریشر:	<0.1MPa
ارتکاز کی خرابی:	<0.3％FS
لائن انحراف :	<0.2％FS
زیرو ڈرفٹنگ:	<±0.3%.FS
جواب کا وقت:	سگنل 0.03S ہے، دکھا رہا ہے 0.3 S۔
محیطی درجہ حرارت :	-20 ~ 50 ℃
سیریز کنکشن کے نمونے لینے کی صلاحیت:	بائی پاس سیمپلنگΦ6 (6*4 ملی میٹر تیز موڑنے والا انٹرفیس) بائی پاس سیمپلنگΦ8 (8*6 ملی میٹر تیز موڑنے والا انٹرفیس)
مواصلاتی موڈ:	RS-485
آؤٹ پٹ موڈ:	4-20mA
ریلے سگنل:	ہائی الارم، کم الارم
بجلی کی فراہمی:	AC 110-220V

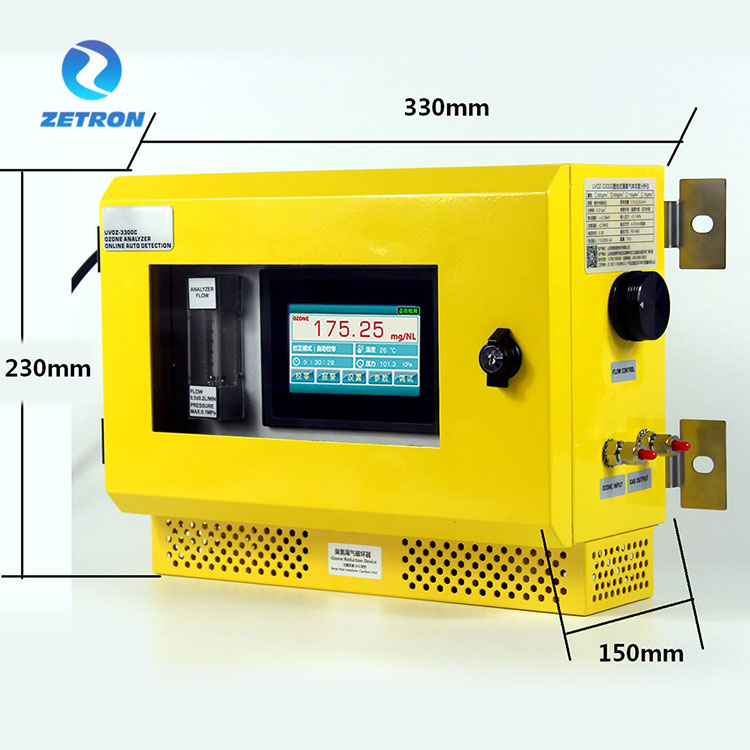

طول و عرض:	230 ملی میٹر (اونچائی) × 330 ملی میٹر (چوڑائی) × 150 ملی میٹر (گہرائی)
معیاری ترتیب:	□اینٹی سیپٹک فلو میٹر     □فلٹر   □اوزون ٹیل گیس ڈسٹرائر  □ سمپلنگ پمپ
