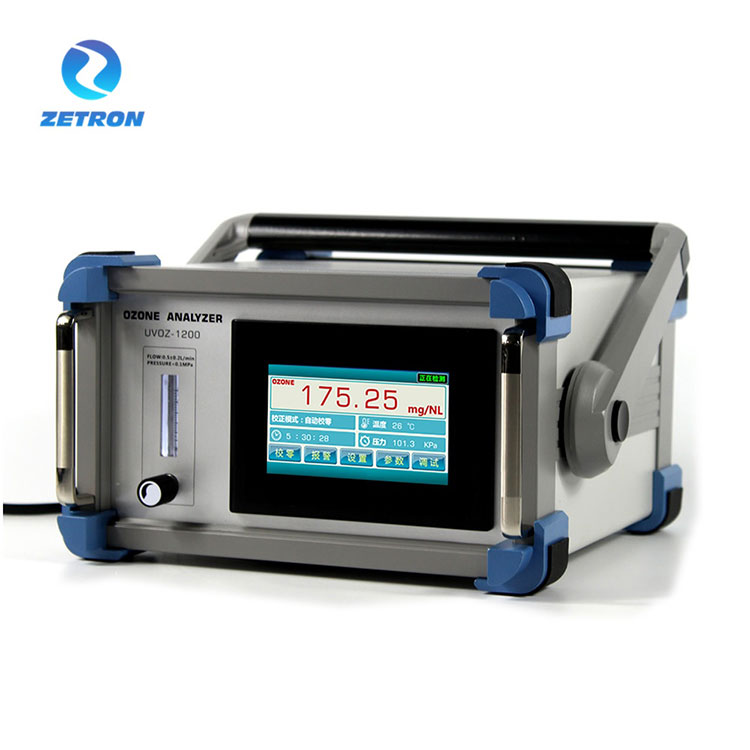

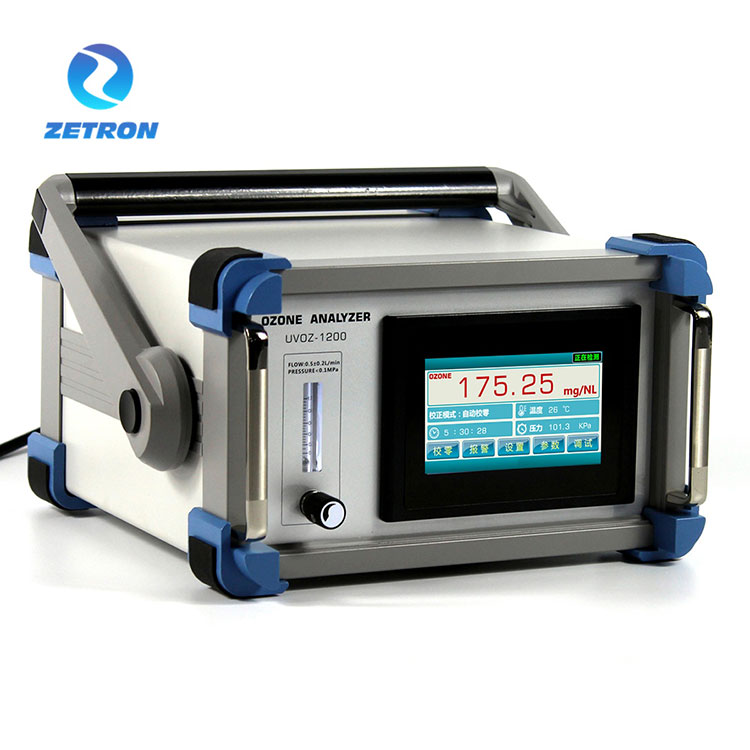

UV اوزون کا پتہ لگانے والا

PTM600-OZ UV اوزون ڈیٹیکٹر

عمومی تفصیل

UV Ozone Detector ہوا یا آکسیجن میں اوزون کے مواد کی پیمائش کے لیے مائکرو پروسیسر پر مبنی ڈوئل بیم فوٹو میٹر (UV 254 nm) ہے۔

نمونہ گیس میں اوزون کے مواد کا جائزہ لینے کے لیے OZONE DETECTOR پیمائشی چینل میں UV تابکاری، حوالہ چینل میں UV تابکاری، درجہ حرارت اور کیویٹ میں دباؤ کی پیمائش کرتا ہے۔

اوزون تجزیہ کار میں ٹچ اسکرین آپریشن انٹرفیس ہے، جو اصل وقت میں اوزون کی حراستی کو ظاہر کرتا ہے۔ اور ٹچ اسکرین پریشر اور درجہ حرارت معاوضہ ڈسپلے کے ساتھ بھی ہے۔ زیادہ ارتکاز (g/Nm3) رینج کے لیے، اس میں فلو ان پٹ کا فنکشن ہوتا ہے، جو اوزون جنریٹر کے آؤٹ پٹ کو حقیقی وقت میں ظاہر کر سکتا ہے۔ بنیادی جزو ہائی لائٹ ٹرانسمیٹینس کوارٹج کے ساتھ طویل زندگی کے یووی لائٹ سسٹم کو اپناتا ہے تاکہ پتہ لگانے کی درستگی کو متاثر کرنے سے صفر بہاؤ کو روکا جا سکے۔ صفر کرنے پر اوزون ان پٹ کو بند کرنے کی ضرورت نہیں ہے تاکہ یہ یقینی بنایا جا سکے کہ آلات مسلسل 24 گھنٹے چل سکتے ہیں۔

اوزون کا ارتکاز اوزون کے فی صد وزن (%wt/wt)، اوزون کے گرام فی عام مکعب میٹر نمونہ گیس (g/Nm3) یا ppmv (AQ: g/m3 یا ppm) میں حروف عددی ڈسپلے پر ظاہر ہوتا ہے۔ آپریشن کے دوران حراستی یونٹ کو تبدیل کیا جاسکتا ہے۔

اضافی قابل ترمیم پیرامیٹرز دوسروں کے درمیان ہیں:

پریشر ڈسپلے کی اکائی (kPa)

الارم پیرامیٹرز (اعلی/کم حد)

کیریئر گیس کی نوعیت: ہوا یا آکسیجن (بشمول PSA)

RS-485 انٹرفیس پیرامیٹرز

4-20MA سگنل آؤٹ پٹ

انسٹالیشن اور پاور کنکشن

نمونے کے گیس کنکشن کے لیے 6 x 4 ملی میٹر PTFE نلیاں استعمال کی جائیں (جو ہم درخواست پر فراہم کریں گے)۔ نمونہ گیس کو سیمپل گیس فلٹر ("IN") کے ذریعے جوڑنا ہوگا۔ حراستی کی پیمائش کا وقت وقفہ پر منحصر ہے۔

a) نمونہ گیس کے بہاؤ کی شرح،

ب) تجزیہ کار تک نلکی کی لمبائی،

c) نلیاں کا کراس سیکشن (ہم 6x4 ملی میٹر نلیاں لگانے کی تجویز کرتے ہیں، زیادہ نہیں!)

d) خود تجزیہ کار کا وقت وقفہ۔ .2 سے 1 لیٹر/منٹ کی تجویز کردہ بہاؤ کی شرح پر وقت کا وقفہ 2 سے 0.4 سیکنڈ ہوگا جس کی 6 x 4 ملی میٹر نلیاں 2 میٹر کی لمبائی ہوگی۔

درج ذیل ڈرائنگ ممکنہ کنفیگریشنز کو ظاہر کرتی ہیں:

نمونے لینے کا طریقہ: مثبت دباؤ کے نمونے لینے؛

ڈسپلے انٹرفیس: 4.3 انچ ٹچ اسکرین آپریشن انٹرفیس؛

مواد انٹرفیس: اوزون حراستی، درجہ حرارت، دباؤ؛

معاون افعال: درجہ حرارت معاوضہ، دباؤ معاوضہ؛

ڈسپلے یونٹ: g/Nm3، mg/NL اختیاری؛

ڈسپلے ریزولوشن: 0.01g/Nm3؛

گیس کے بہاؤ کی شرح: 0.5L±0.2L/منٹ؛

ان پٹ پریشر: <0.1MPa؛

ارتکاز کی خرابی: زیادہ سے زیادہ 0.5% FS؛

لکیری خرابی: زیادہ سے زیادہ 0.5% FS؛

صفر بہاؤ: <± 0.3%۔ FS;

رد عمل کا وقت: ≤ 1 سیکنڈ؛

ماحولیاتی درجہ حرارت: -30 ~ 80 ℃؛

پائپ لائن انٹرفیس کا طریقہ: فوری سختی (سٹینلیس سٹیل)؛

بائی پاس سیمپلنگ قطر: Φ 6 (6mm * 4mm)؛

مواصلات کا طریقہ: RS-485؛

آؤٹ پٹ موڈ: 4-20mA (فعال)؛

بجلی کی فراہمی: 24V DC؛

سائز: 120 ملی میٹر (اونچائی) × 160 ملی میٹر (چوڑائی) × 60 ملی میٹر گہری؛

نوٹ: 1mg/L=1g/m3=467PPM؛

مفت وارنٹی: 24 ماہ (میزبان کے لیے)؛

معیاری ترتیب: اینٹی سنکنرن فلو میٹر، اوزون ایگزاسٹ ڈسٹرکٹر، اوزون انٹیک (دھول) فلٹر۔

مصنوعات کی خصوصیات:

پیمائش کی خصوصیات: زیرو پوائنٹ آٹومیٹک ایڈجسٹمنٹ فنکشن کے ساتھ پیٹنٹ شدہ ٹیکنالوجی، ڈوئل پاتھ الٹرا وائلٹ جذب اصول، غیر ملکی لانگ لائف الٹرا وائلٹ ایل ای ڈی لائٹ سورس، مسلسل آپریشن، پتہ لگانے کے ارتکاز کے استحکام کو یقینی بنانا۔

ٹیسٹ کا طریقہ: دوہری راستہ UV جذب کرنے کا طریقہ، طویل زندگی لائٹ سورس سسٹم، اعلی پیمائش کی درستگی۔

پیمائش کا اصول: لیمبرٹ بیئر کے قانون کے مطابق، فوٹوومیٹرک جذب کے اصول کے ذریعے درست پیمائش کی جاتی ہے۔

لائٹ سورس سسٹم: غیر ملکی لانگ لائف الٹرا وائلٹ لائٹ سورس سسٹم (لینس کے ساتھ الٹرا وائلٹ ایل ای ڈی لائٹ سورس)، 2 سال کی مفت وارنٹی کے ساتھ۔

استعمال: واٹر پروف ایوی ایشن پلگ سے لیس اسے گھر کے اندر انسٹال اور استعمال کرنے کی سفارش کی جاتی ہے۔

لائٹ پول سسٹم: لائٹ پول ٹیکنالوجی کو الگ کریں، لیک فری، ہائی پریشر مزاحمت، اور ہائی فلو سیمپلنگ گیس کے اثرات کے خلاف مزاحمت۔

ذہین معاوضہ: درجہ حرارت اور دباؤ کے معاوضے اور ڈسپلے میں بنایا گیا، آٹوما کے ساتھ

ڈھانچہ

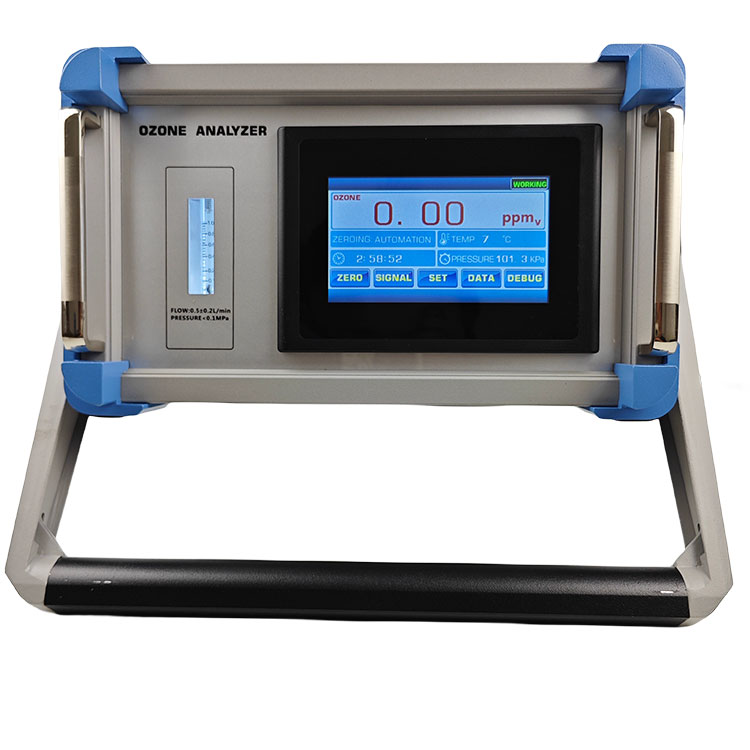

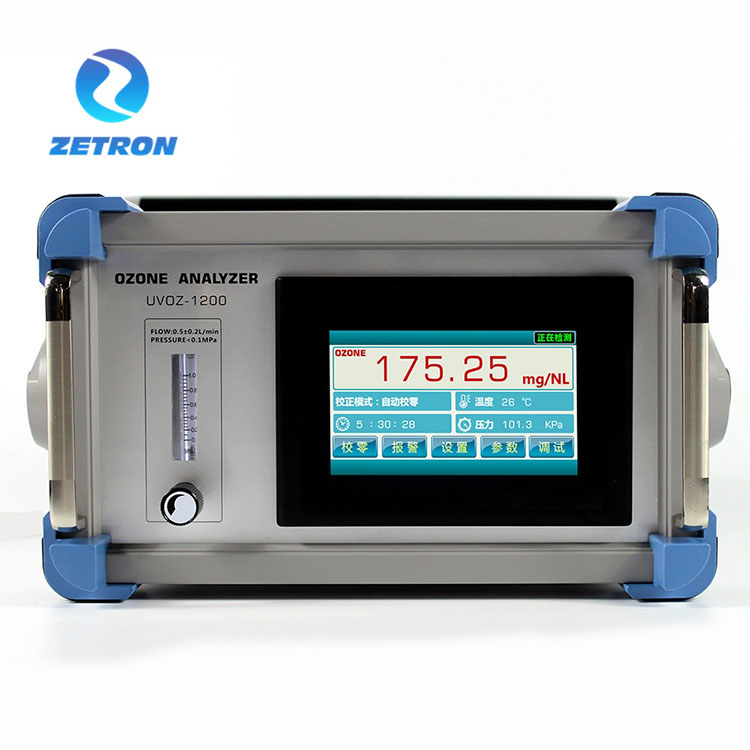

ڈسپلے پینل اور ڈسپلے اسکرین

پاور ان پٹ، سگنل آؤٹ پٹ، اوزون انلیٹ، اوزون آؤٹ لیٹ

پاور ان پٹ:

سگنل ٹرمینل آؤٹ پٹ:

کنکشن اور عمل

UV OZONE DETECTOR، متوازی برانچ سیمپلنگ کنکشن ڈایاگرام

(نوٹ: اس کنکشن کے عمل کو استعمال کرنے، الگ الگ نمونے لینے، اور اوزون کے اخراج کو تباہ کرنے والے آلے سے گزرنے کے بعد ماحول کو ختم کرنے کی سفارش کی جاتی ہے۔)

UV OZONE DETECTOR، سیریز کے نمونے لینے والے کنکشن کا خاکہ

(نوٹ: کنکشن کے اس عمل کو استعمال کرتے وقت، یہ نوٹ کرنا ضروری ہے کہ اوزون جنریٹر کی آؤٹ لیٹ پائپ لائن میں دباؤ مستحکم ہونا چاہیے۔ بلٹ ان پریشر ٹرانسمیٹر معاوضہ اوزون کی حراستی کی قدر کو ایک خاص حد میں اتار چڑھاؤ کا سبب بنائے گا۔)

ماڈل: یووی اوزون ڈیٹیکٹر

پیمائش کی حد: 0-300g/Nm3

اختیاری حد: 0-300g/Nm3، 0-100g/Nm3، 0-50g/Nm3؛

روشنی کا ذریعہ زندگی: تقریبا 30000-50000 گھنٹے؛
